AUTOMOTIVE
BMS 2K11
|
|
|

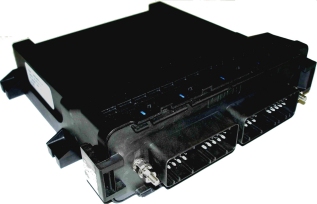

RX
Il
modulo RX è la parte di controllo di tutto il gruppo d’alimentazione ed
in particolare del sistema BMS. Esso raccoglie le informazioni
principali delle celle Li-Po tramite i moduli TX connessi ad esso,
rileva la corrente di trazione e ricarica attraverso un sensore di Hall
connesso esternamente, misura il valore di tensione della batteria che
lo alimenta per esempio (batteria del circuito ausiliario). I dati
ricevuti vengono elaborati per estrarre i valori di tensione totale del
pacco / tensione minima di cella /tensione massima di cella, i valori
di tempera media / minima / massima, lo stato di carica del pacco
batterie “SOC” (descritto successivamente), eventuali allarmi di tensione
temperatura ed i segnali di parzializzazione della corrente di carica
necessari per i caricabatterie. Tutti i valori utilizzati vengono
inviati tramite linea seriale RS232 al sistema di monitoraggio per PC
HOST-BMS, mentre alla linea prioritaria CAN vengono inviati i valori di
tensione totale di pacco, temperatura media, corrente di trazione, SOC,
e flag allarmi; essi vengono visualizzati su un pannello e utilizzati
dal mezzo per condizionare la potenza richiesta.
|
|
|---|
|

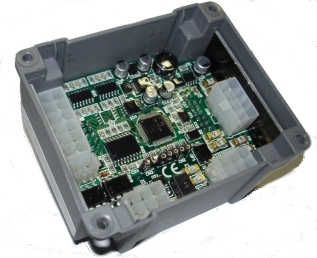

TX
Il
modulo “TX” ha lo scopo di leggere la tensione delle singole celle
Li-Po che compongono il pacco batterie, la temperatura delle stesse ,
la corrente di equalizzazione e di inviare i valori rilevati al modulo
RX attraverso una connessione CAN isolata. Utilizzando la stessa linea
di comunicazione, il modulo invia anche il valore di temperatura della
scheda stessa e alcune segnalazioni di stato o allarme.
|
|
|

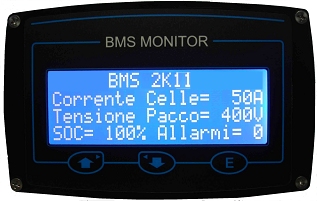

VTCAN
|
Il VT-CAN è un prodotto molto versatile poiché
tramite una linea CAN può interfacciarsi con diverse unità di controllo quali
BMS, caricabatterie e centraline auto, e visualizzare messaggi o dati su un
display di 120x42mm di area visiva, suddivisa in quattro righe con venti
caratteri l’una. Dispone di tre tasti a membrana che permettono di selezionare il tipo di visualizzazione o
inviare dei comandi all’unità principale. I caratteri visualizzati sono bianchi
su fondo blu illuminato da matrice LED, l’intensità luminosa è regolabile da
tasti o da codice ricevuto dalla linea di comunicazione.
|
|---|
|
|
| CONTROLLI
|

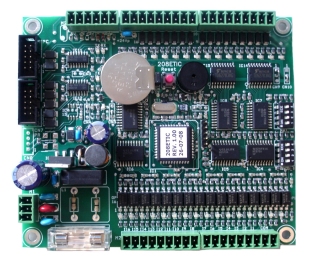

Etichettatrice
Controllo
etichettatrice 16 ingressi optoisolati, 16 uscite statiche di tipo PNP
(su richiesta NPN), doppia linea seriale RS232. La scheda è dotata di
datario e memoria ausiliaria per poter memorizzare e leggere in
seguito la cronologia degli eventi. E’ predisposta per un ingresso
analogico 0-5V e tramite dip-switch è possibile selezionare diversi
modi operativi. Le connessioni di alimentazione e segnali I/O sono
possibili tramite morsettiere estraibili. Alimentazione 24Vdc.
|
|
|

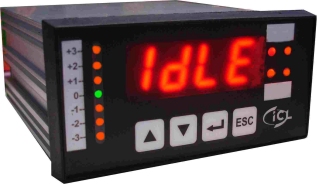

Si
tratta di uno strumento nato con funzioni di guidanastro e controllo
spessore, a 6 cifre con frontale a 4 tasti e barra led. Comprende due
ingressi e un’ uscita analogica optoisolati, inoltre, sono presenti 8
ingressi digitali e 4 uscite a relè. Tale configurazione permette la
gestione dei più diversi processi di controllo di segnali analogici.
|
|
|---|
|
MCST
(4 sensori capacitivi)
Sistema di
lettura e verifica dello spessore dei tessuti dopo la rasatura. Invia i
dati di lettura ad un PC e da questo trasmette e/o riceve i parametri
di controllo. Sulla parte posteriore è presente un display grafico
70x40mm da 128x64. Può essere alloggiata in contenitore da tavolo.
Dimensioni 120x150xmm
|
|
|

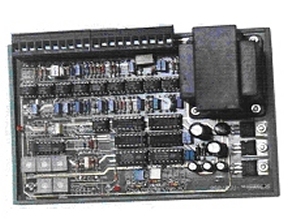

Servodiametro
Consente
il pilotaggio di motori a velocità variabile basandosi essenzialmente
sulla variazione di tensione di 2 dinamo.Varie possibilità di taratura.
|
|

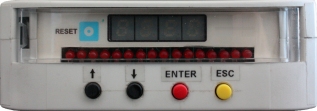

Lo strumento in oggetto è un’apparecchiatura
costituita da un frontale con quattro tasti funzione UP,DOWN,ENTER ed
ESCAPE, un display a 7 segmenti da 4 digit, virgola programmabile e 16
leds per la visualizzazione di stati macchina o segnalazioni varie.
Sono presenti 4 morsettiere estraibili da 16 poli per l'alimentazione
dello strumento, per collegare segnali in ingresso o in uscita, digitali
o analogici isolati e non. Sono inoltre presenti due relè con contatti
in scambio, un connettore RJ11-6 per la programmazione, un RJ11-8 per
la comunicazione optoisolata in 232-485 o Can, due fusibili di
protezione sull’alimentazione autoripristinanti. E’ possibile
aggiungere una scheda per personalizzazioni o per la comunicazione
Ethernet con una rete aziendale.
|
|
CONVERTITORI
|
|
|
|
CONV-LD-PP
Converte 4 segnali digitali LineDriver in altrettanti PushPull o LineDriver isolati. Alimentazione da 8-24vdc 18Vac.
|
|
|---|
|
INTERFACCE

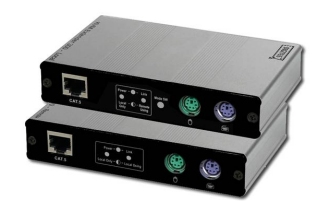

Extender KVM(Rivendita)
|
|
|
| Extender PC
|
Con questo prodotto è possibile estendere fino a 250mt mouse, tastiera e video su cavo Ethernet categoria 5.
|
|---|
|
|---|
|
STRUMENTI

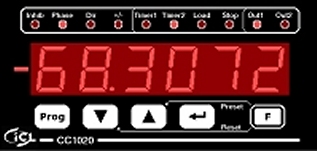

| Contatori Posizionatori |
|
Unità
di conteggio e visualizzazione luminosa della quota totalizzata con
indicazione dei modi operativi in uso e degli stati delle uscite.
Diversi modi di funzionamento possono essere selezionati attraverso il
menù di configurazione, predisponendo così il sistema per varie
applicazioni con segnali di conteggio caratterizzati da una frequenza
massima di 100Khz. Un "fattore di scala" regolabile da 0.0001 a 99.9999
ed il punto decimale mobile, permettono la visualizzazione delle unità
tecniche desiderate in una scala di valori da -999999 a +999999.
Totalizzatore up/down con ingresso di blocco conteggio o selezione
della direzione del conteggio. Controllore di posizione con decodifica
di fase (x1, x2, x4) dei canali A e B, con ingresso di riferimento
tramite il canale Z per preselezione automatica e con due quote
d'intervento temporizzabili. Visualizzatore differenziale con funzioni
di somma e differenza dei canali A e B.
|
|
|

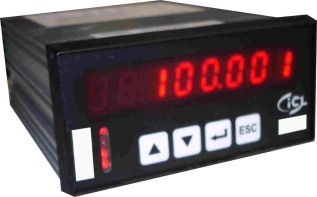

Lo
strumento ICP è un’apparecchiatura molto flessibile. Grazie agli
ingressi differenziali completi per due encoders, la presenza di 6
uscite e 6 ingressi digitali e una seriale RS485 o RS232, è possibile
soddisfare le più diverse esigenze, dalla sola visualizzazione, alla
elaborazione di segnali digitali fino alle funzioni di posizionamento,
o addirittura, di controllo assi in scorrimento o calcolo rapporto.
|
|
|

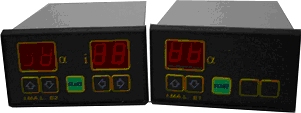

Strumento
per il posizionamento di due assi per piegatrici la posizione è letta
tramite due ingressi analogici di potenziometri lineari.
|

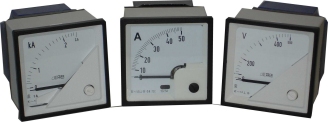

| Analogici e Digitali
|
|
|
top |
|---|
|
TASTIERE
|

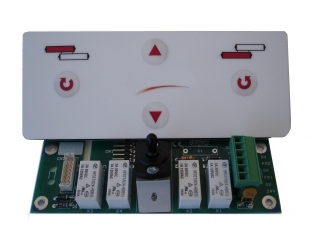

4 Tasti Relè
Semplice tastiera da pannello per controllo movimentazione piani di lavoro, ogni tasto ha un' uscita relè dedicata.
|
| Microprocessore
|
|
Beluga
La
tastiera in oggetto è stata studiata per il controllo della stampa per
macchine flexografiche, ha la possibilità di visualizzare i dati su un
display a 4 righe per 16 caratteri e ogni tasto ha una doppia funzione per l'inserimento veloce dei valori di movimentazione.
La comunicazione di base è la 422 ma il progetto prevede una LAN
Ethernet o WiFI e anche la possibilità di un display grafico, ingresso
per lettura volantino.
CERTIFICATA ATEX
|
|
|
| KBP |
|
|

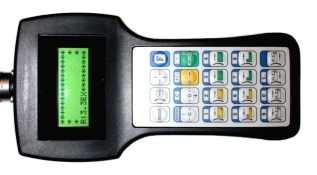

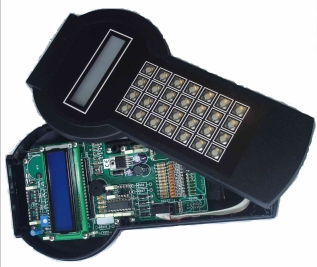

KBP
permette la visualizzazione di messaggi su un display da 16 caratteri
per 2 righe. Gestisce una tastiera in policarbonato da 28 pulsanti ed è
in grado di inviare un codice alla pressione o anche al rilascio di
ogni pulsante. Inoltre è dotato di un segnalatore acustico.
L’utente può personalizzare autonomamente il funzionamento del
terminale secondo le proprie esigenze. Il dispositivo comunica
attraverso una linea seriale RS-232 Full – duplex. La connessione è
realizzata attraverso un connettore a vaschetta da 9 poli maschio.
|
|---|
|
|---|
|
|
|
|
|
|
